儲能電池系統主要由什么組成？BESS 主要由電池系統（Battery System, BS）、功率轉換系統（Power ConversionSystem, PCS）、電池管理系統（Battery Management System, BMS）、監控系統等 4部分組成；同時，在實際應用中，為便于設計、管理及控制通常將電池系統、PCS、BMS 重新組合成模塊化 BESS，而監控系統主要用于監測、管理與控制一個或多個模塊化 BESS。

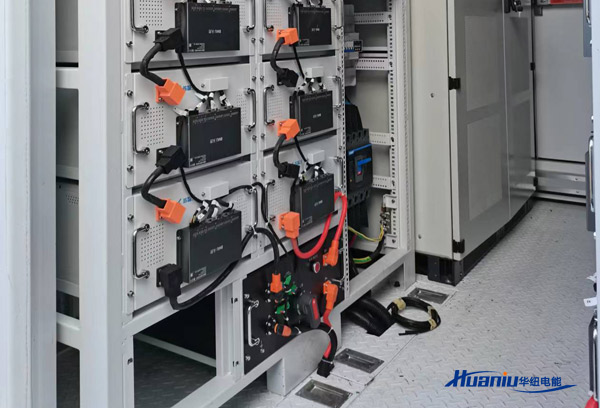

電池系統是 BESS 實現電能存儲和釋放主要載體，其容量的大小及運行狀態直接關系著 BESS 的能量轉換能力及其安全可靠性。通過電池單體的串/并聯可實現電池系統容量的擴大，即大容量電池系統（Large Capacity Battery System, LCBS）。因受電池單體端電壓低、比能量及比功率有限、充放電倍率不高等因素的制約，LCBS一般由成千上萬個電池單體經串并聯后而組成。由電池單體經串/并聯成 LCBS 的方式較多，在實際開發與應用中一種常用成組方式：先由多個電池單體經串/并聯后形成電池模塊（Battery Module，BM），再將多個電池模塊串聯成電池串，最后由多個電池串經并聯而成 LCBS。
PCS 是一種由電力電子變換器件構成的裝置，它連接著電池系統和交流電網，是 BESS 與外界進行能量交換的關鍵組成部分。PCS 作為 BESS 的核心部分，其主要功能包括：一是兩種不同工作模式下（并網模式、孤網模式）對電池系統的充放電功能，并實現兩種工作模式的切換；二是通過控制策略實現 BESS 的四象限運行，為系統提供雙向可控的有功、無功功率，實現系統有功、無功功率平衡；三是通過相關控制策略實現系統高級應用功能，如黑啟動、削峰填谷、功率平滑、低電壓穿越等；四是根據 PCS 拓?fù)浣Y(jié)構（如單級 AC/DC、雙級 AC/DC+DC/DC、單級并聯、雙級并聯、級聯多電平結構等），通過相關控制策略實現對電池系統電壓和荷電狀態的均衡管理等�？傊琍CS 作為 BESS 中最重要的組成部分，其控制策略及實驗平臺的實現是本文重點研究內容之一。
BMS 是一種由電子電路設備構成的實時監測系統，能有效地監測電池系統的各種狀態(電壓、電流、溫度、荷電狀態、健康狀態等)、對電池系統充電與放電過程進行安全管理（如防止過充、過放管理）、對電池系統可能出現的故障進行報警和應急保護處理以及對電池系統的運行進行優化控制，并保證電池系統安全、可靠、穩定的運行。BMS 系統是 BESS 中不可缺少的重要組成部分，是 BESS 有效、可靠運行的保證。電池系統及其各級組成部分的荷電狀態（State of Charge, SOC）是實現整個電池系統是否能安全、可靠運行以及對其進行準確管理與控制的關鍵指標，因此，準確估計出電池系統及其各級組成部分的 SOC 是 BMS 最重要的功能之一，也是本文重點研究內容之一。
文章儲能電池系統主要由什么組成源于網絡，如有侵權，請聯系刪除。
