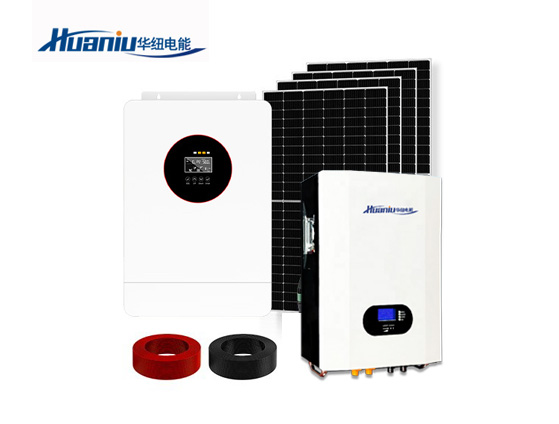

以下是針對*5kw太陽能儲能系統**的 高性價比專業配置方案，適用于家庭住宅、小型店鋪、農場或應急電源場景。設計核心：**48V系統電壓+鋰電池儲能**，長期可靠性。
以下是針對*5kw太陽能儲能系統**的 高性價比專業配置方案，適用于家庭住宅、小型店鋪、農場或應急電源場景。設計核心：**48V系統電壓+鋰電池儲能**，長期可靠性。
| 組件 | 規格參數 | 關鍵說明 |
| 光伏陣列 | 總功率：6kWp |
▶ 超配20%（應對損耗） ▶ 單板550W單晶硅 × 12塊（2串6并） ▶ 工作電壓：120-130VDC |
| 儲能電池 | 容量：20kWh |
▶ 磷酸鐵鋰電池（LiFePO4） ▶ 48V系統 × 400Ah（16塊100Ah串聯） ▶ DoD=90% → 可用18kWh |
| 逆變器 | 5kW工頻純正弦波逆變器 |
▶ 持續功率：5kW（峰值10kW） ▶ 輸入48VDC → 輸出220V/50Hz ▶ 集成80A MPPT控制器 |
| 保護系統 | - |
▶ 直流側：125A熔斷器（電池回路） ▶ 交流側：32A漏電斷路器 ▶ 光伏直流浪涌保護器 |
1. 負載需求分析（示例）
| 設備 | 功率 | 日用時 | 日耗電 |
| 冰箱 | 150W | 24h | 3.6kWh |
| 照明 | 100W | 5h | 0.5kWh |
| 電視/電腦 | 300W | 4h | 1.2kWh |
| 水泵 | 750W | 1h | 0.75kWh |
| 總?cè)站碾?/strong> | - | - | ≈6kWh |
2. 光伏陣列：6kWp
- 發電量：6kW × 日照4.5h × 效率85% ≈ 23kWh/天（遠超市區負載）
- 超配意義：覆蓋冬季衰減+陰雨緩沖（實際輸出≈4.8-5kW）
3. 電池容量：20kWh
- 續航計算：
(20kWh × 90% DoD) ÷ 6kWh/天 ≈ 3天
注：若需更長續航，每增加1天需擴容7kWh電池
4. 逆變器一體化設計
- 優勢：節省空間+避免控制器匹配問題
- 關鍵參數：
▶ MPPT充電電流80A（6kW÷48V=125A → 需外擴控制器）
解決方案：額外增加60A MPPT控制器分擔功率
| 項目 | 經濟型方案（鉛酸） | 推薦方案（鋰電） |
| 電池 | 48V 800Ah膠體鉛酸（38kWh） | 48V 400Ah鋰電（20kWh） |
| 壽命 | 3-5年（DoD 50%） | 10年（DoD 90%） |
| 可用電量 | 19kWh（每日循環） | 18kWh |
| 占地面積 | 2m²（笨重需通風） | 0.8m²（壁掛式） |
| 總成本 | ¥7.5萬 | ¥9.2萬（貴23%但壽命翻倍） |
> ✅ 結論：鋰電池方案10年總成本更低（鉛酸需更換2次）
1. 組件布局：
▶ 屋頂傾角 = 當?shù)鼐暥?±5°（中國大部30°-35°）
▶ 避免上午/下午陰影遮擋（損失達20%�。�
2. 安全防護：
▶ 電池箱阻燃材料 + 溫控排風扇
▶ 直流側絕緣監測（強制要求＞120VDC系統）
太陽能儲能系統需要精確計算負載需求、日照資源、組件匹配（光伏板、控制器、電池、逆變器），設計不當容易導致系統失效或成本浪費。如果您有相關需求，可以聯系我們華紐電能的工作人員。
