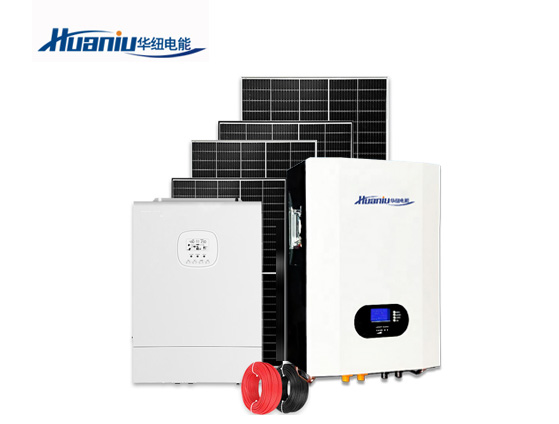

以下是針對10kW光伏離網儲能系統的專業級規格配置方案，適用于家庭別墅、小型農場、偏遠工廠或通信基站等場景。系統設計以高可靠性、長壽命鋰電池儲能為核心，滿足全天候供電需求。
以下是針對10kW光伏離網儲能系統的專業級規格配置方案，適用于家庭別墅、小型農場、偏遠工廠或通信基站等場景。系統設計以高可靠性、長壽命鋰電池儲能為核心，滿足全天候供電需求。
| 組件類別 | 規格參數 | 關鍵說明 |
| 光伏陣列 | 總功率：12kWp |
▶ 超配20%（應對衰減/陰雨） ▶ 單板550W單晶硅 × 22塊 ▶ 工作電壓：600-650VDC（MPPT優化） |
| 儲能電池 | 容量：40kWh |
▶鋰電池（LiFePO4） ▶ 48V系統 × 800Ah（16塊200Ah串聯） ▶ DoD=90% → 可用36kWh |
| 逆變器 | 10kW工頻純正弦波逆變器 |
▶ 持續功率：10kW ▶ 峰值功率：20kW（應對電機啟動） ▶ 輸入電壓：48VDC → 輸出：220V/50Hz |
| 控制器 | MPPT 100A雙路輸入 |
▶ 最大輸入電壓：250VDC/路 ▶ 支持12kW陣列功率（12kW÷48V=250A → 雙路分載） |
| 備用發電機 | 8kW柴油/汽油機 |
▶ 帶自動啟動模塊（ATS） ▶ 電池電壓＜20%或連續陰雨3天時自啟充電 |
| 配電保護 |
▶ 直流側：200A熔斷器 × 2（電池回路） ▶ 交流側：63A防雷漏電斷路器 ▶ 防逆流裝置（選配） |
--- |
| 參數 | 數值 | 解釋 |
| 日均發電量 | 48-60kWh（中國大部） | 按峰值日照4-5小時，系統效率85%計算（12kW×4.5h×0.85） |
| 最大負載能力 | 8kW持續/ 15kW峰值 | 留20%余量保護逆變器 |
| 無日照續航 | 3天（100%負載） | 40kWh×90% DoD ÷ 日均耗電33kWh ≈ 1.1天 → 需搭配發電機（按3天設計需≥60kWh電池） |
| 循環壽命 | ≥6000次（鋰電池） | 鉛酸僅500-800次，鋰電全周期成本更低 |
1. 光伏陣列：12kWp超配設計
- 超配原因：抵消冬季衰減、灰塵損失、線損（實際輸出≈10kW）
- 組串方案：
22塊550W組件 → 11串2并（每串工作電壓60V×11=660V）
注：需匹配MPPT控制器250V max輸入電壓（留15%余量防低溫升壓）
2. 鋰電池儲能：40kWh（核心投資）
- 容量計算：
日均耗電假設30kWh → 3天續航需90kWh → 考慮DoD 90% → 總?cè)萘?90/0.9=100kWh
3. 逆變器：10kW工頻機（非高頻機）
- 工頻機優勢：
▶ 耐受電機沖擊（水泵/空調啟動）
▶ 過載能力200%持續10秒
▶ 變壓器隔離更安全
- 關鍵參數：
▶ 轉換效率＞90%
▶ 支持發電機充電接口（100A充電電流）
4. 控制與保護系統
- 雙MPPT控制器：防止組串失配（如局部陰影）
- 自動切換開關（ATS）：電池低壓時切換至發電機
- 三級防雷：直流側40kA SPD + 交流側20kA SPD
- 絕緣監測：針對高壓直流陣列（＞120VDC強制要求）
